SQUADRE MULTIFUNZIONE



CERVINO

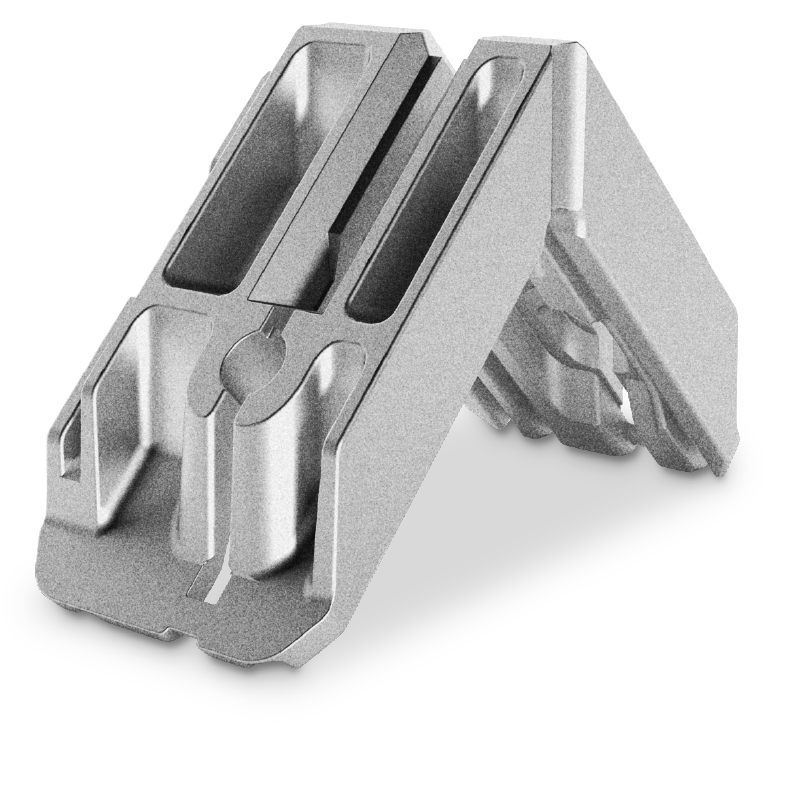

Squadra di giunzione angolare in alluminio pressofuso a spinare o cianfrinare con espansione laterale e piste per passagio colla, il recupero dei giochi laterali tra squadra e profilo garantisce un perfetto allineamento. Le spine sono vendute separatamente.

Attrezzatura di serraggio richiesta: spinatrice o cianfrinatrice.


GUIDA ALLA CONSULTAZIONE

ART N. L H CARATTERISTICHE
0100/20036,6013,90 Ø8
0101/20048,5010,40 Ø8 Disegno Tecnico
0102/20036,509,20 Ø8 Disegno Tecnico
0106/20046,6013,80 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0107/20035,6010,50 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0108/20023,1014,30 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0109/20041,6014,50 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0110/20028,5014,50 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0111/20025,7010,00 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0114/20044,608,40 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0115/20053,108,40 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0121/20041,0014,00 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0132/20041,6010,10 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0134/20028,8014,60 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0136/20024,5014,00 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0152/10024,5014,00 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0153/10024,3032,00 Ø8 Disegno Tecnico
0154/5041,0032,00 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0155/5029,2039,00 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0157/5025,2017,20 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0158/5047,6038,80 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0159/5036,0038,80 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0160/20019,409,30 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0164/5041,4010,00 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0165/10046,4014,40 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0168/10019,0038,70 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0179/25024,0014,00 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0193/25025,9010,20 Ø8 Disegno Tecnico
Lavorazioni sul Profilo
0194/25022,407,20 Ø8
0195/25019,405,80 Ø8
1110/5024,2025,80 Ø8
A7101C2/2508,9011,20 Ø5
Image Block
Image Block
Image Block
Image Block
Image Block

Hai bisogno di maggiori informazioni
o non stai trovando quello di cui hai bisogno?

RICHIEDI UN CONTATTO TECNICO RICHIEDI UN CONTATTO COMMERCIALE
