SQUADRE DI ALLINEAMENTO PER GIUNZIONI A "T" E A "CROCE"
ATHOS

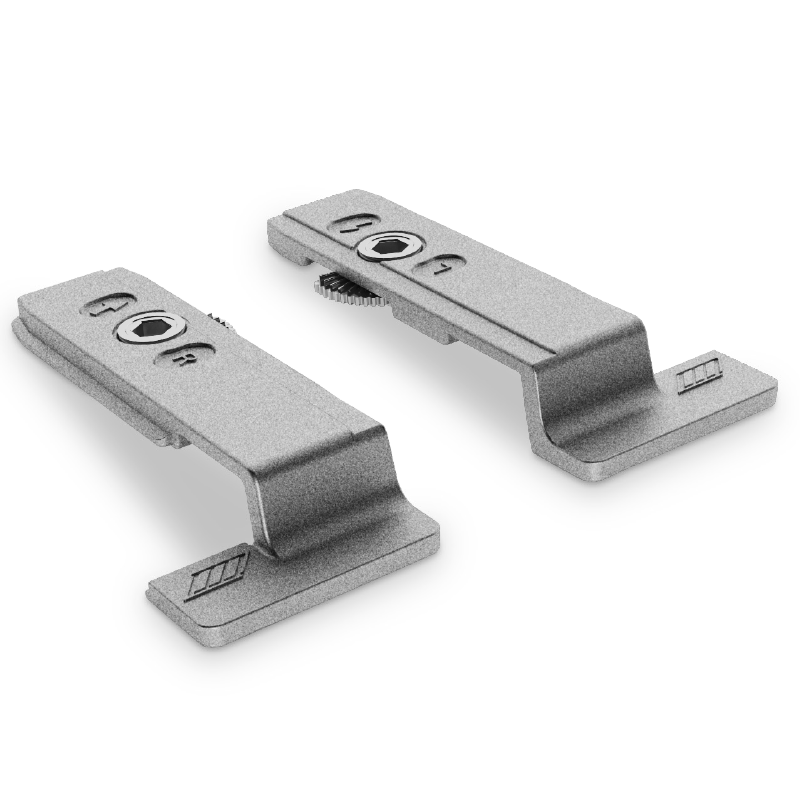

Cavallotto di allineamento ad aggancio rapido in alluminio pressofuso con eccentrico di serraggio per giunzioni a T e a croce con profili a taglio termico. Il profilo non necessita di lavorazioni. Inserimento ad angolo già montato.
Attrezzatura di serraggio richiesta: chiave esagonale o torx.

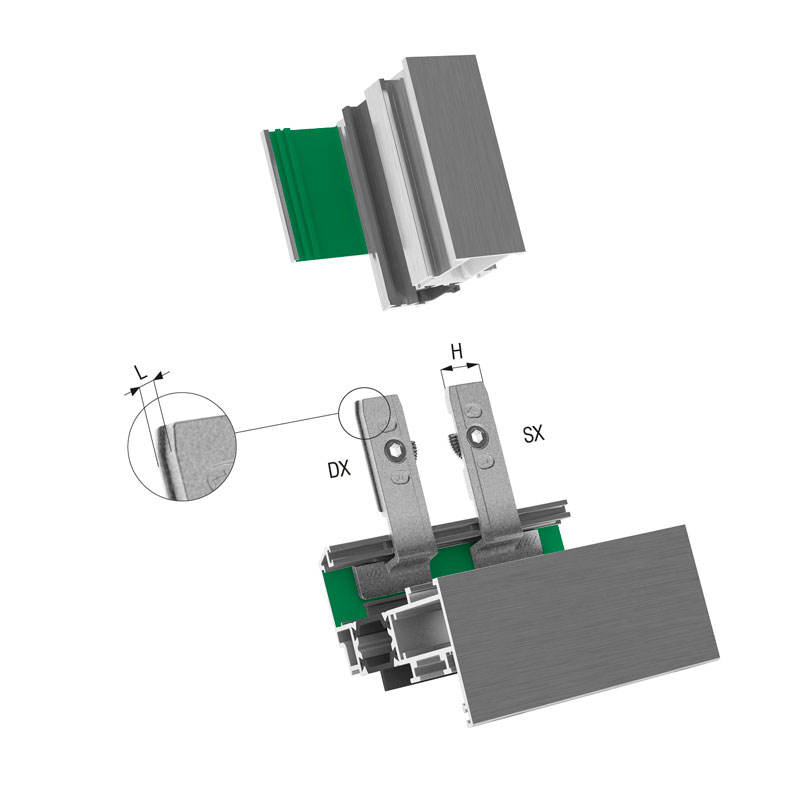

| ART N. | L | H | CARATTERISTICHE | |
|---|---|---|---|---|
| 1701DX/250 | 4,50 | 17,70 |    Y | Disegno Tecnico |
| 1701SX/250 | 4,50 | 17,70 | Y | Disegno Tecnico |
| 1702DX/250 | 4,50 | 17,70 | Y | Disegno Tecnico |
| 1702SX/250 | 4,50 | 17,70 | Y | Disegno Tecnico |
| 1703DX/250 | 4,50 | 17,80 | Y | Disegno Tecnico |
| 1703SX/250 | 4,50 | 17,80 | Y | Disegno Tecnico |
| 1704DX/250 | 6,10 | 13,00 | Y | Disegno Tecnico |
| 1704SX/250 | 6,10 | 13,00 | Y | Disegno Tecnico |
| 7701/250 | 6,20 | 18,80 |   V |
