CAVALLOTTI PER GIUNZIONI A "T" E A "CROCE"

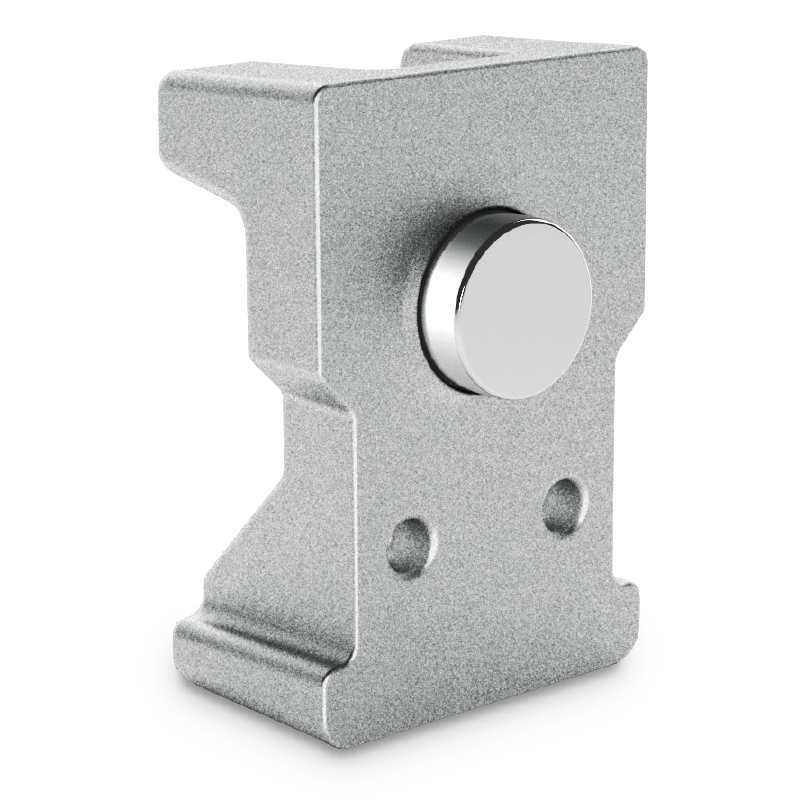

MONTEBIANCO CAVALLOTTO
Cavallotto in alluminio pressofuso con pulsante a scatto per giunzioni a T. Forato e filettato 6 MA.
Attrezzatura di serraggio richiesta: chiave esagonale.
ART N. | L | H | CARATTERISTICHE | |
---|---|---|---|---|
0500/50 | 35,80 | 14,10 | Ø11 | Disegno Tecnico Lavorazioni sul Profilo |
0501/250 | 35,80 | 15,00 | Ø11 | Disegno Tecnico Lavorazioni sul Profilo |
0503/250 | 40,30 | 15,80 | Ø11 | Disegno Tecnico Lavorazioni sul Profilo |
0505/250 | 45,50 | 15,90 | Ø11 | Disegno Tecnico Lavorazioni sul Profilo |
0506/250 | 45,50 | 20,50 | Ø11 | Disegno Tecnico Lavorazioni sul Profilo |
0507/250 | 35,80 | 14,10 | Ø11 | Disegno Tecnico Lavorazioni sul Profilo |
0509/250 | 45,50 | 20,40 | Ø11 | Disegno Tecnico Lavorazioni sul Profilo |
0512.11/8/250 | 40,70 | 30,70 | Ø8 | |
0513.7/250 | 20,50 | 20,50 | Ø7 | |
0516.10/250 | 45,80 | 13,70 | Ø10 | |
0520.10/250 | 40,80 | 9,80 | Ø10 | |
0520.10/8/250 | 40,80 | 9,80 | Ø8 | |
0522.10/8C/250 | 19,20 | 8,60 | Ø8 | |
0527.10/250 | 16,80 | 14,30 | Ø10 | |
0527.10/8/250 | 16,80 | 14,30 | Ø8 | |
0530DX.10/250 | 29,80 | 9,80 | Ø10 | |
0530SX.10/250 | 29,80 | 9,80 | Ø10 | |
0531.10/250 | 25,00 | 17,20 | Ø10 | |
0539.10/250 | 26,90 | 14,50 | Ø10 | |
0540.10/250 | 23,10 | 14,00 | Ø10 | |
0540.10/8/250 | 23,10 | 14,00 | Ø10 | |
0541.10/250 | 28,50 | 14,50 | Ø10 | |
0543/250 | 41,40 | 24,90 | Ø11 | Disegno Tecnico Lavorazioni sul Profilo |
0545.10/250 | 35,50 | 9,90 | Ø10 | |
0546.10/250 | 36,00 | 30,60 | Ø10 | |
0550DX.10/250 | 28,60 | 14,00 | Ø10 | |
0550SX.10/250 | 28,60 | 14,00 | Ø10 | |
0565.8/250 | 26,00 | 10,00 | Ø8 | |
0565.8X/250 | 26,00 | 10,00 | Ø8 | |
0569.10/250 | 21,80 | 10,00 | Ø10 | |
0569.10/8/250 | 21,80 | 10,00 | Ø8 |
