SQUADRE CON PULSANTI INTERNI
ATLAS

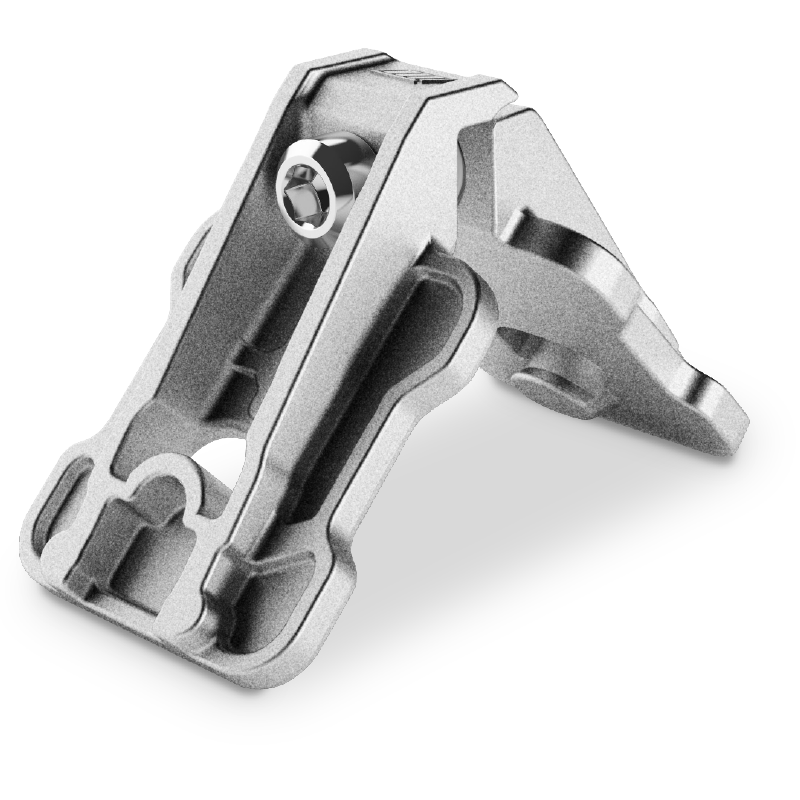

Squadra di giunzione angolare in alluminio pressofuso, con pulsanti di ancoraggio fissi rivolti all’interno e vite di serraggio su corpo squadra filettata. Inserimento agevolato con ancoraggio automatico dei pulsanti. Utilizzabile anche su profili aperti (sagoma a forma “U”).
Attrezzatura di serraggio richiesta: chiave esagonale. Brevettata..
- Monticelli-Atlas-ITA.pdf
DOWNLOAD
ATLAS 0857
Può sostituire:
Conero 0600
ATLAS 0858
Può sostituire:
Everest 0206
Everest 0306
ATLAS 0859
Può sostituire:
Everest 0204
ATLAS 0860
Può sostituire:
Everest 0200
Everest 0300
| ART N. | L | H | CARATTERISTICHE | |
|---|---|---|---|---|
| 0857.VL/250 | 36,00 | 13,00 |     Ø11 | |
| 0857/250 | 36,00 | 13,00 | Ø11 | |
| 0858/250 | 44,90 | 20,50 | Ø11,5 | |
| 0859/200 | 40,10 | 25,90 | Ø11,5 | |
| 0860/250 | 36,00 | 12,80 | Ø11,5 |
