SQUADRE DI ALLINEAMENTO PER GIUNZIONI A "T" E A "CROCE"

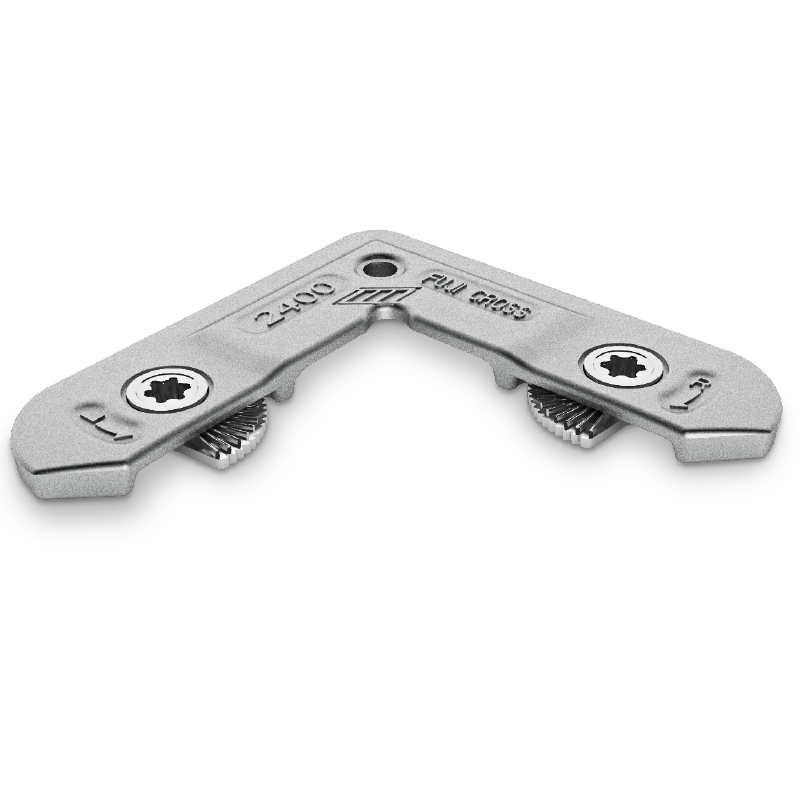

FUJI CROSS
Squadra o cavallotto di allineamento in alluminio pressofuso con funzione di serraggio per giunzioni angolari, a T e a croce. Tramite due eccentrici regolabili, è l’unica squadretta che riesce veramente a chiudere ed allineare le alette dei profili in maniera impeccabile. Può essere inserita a serramento montato. Il profilo non necessita di lavorazioni.
Protetta da trattamento anticorrosione Montix.
Brevettata.
Attrezzatura di serraggio richiesta: chiave esagonale o torx.
- Monticelli-Fuji-Cross-ITA.pdf
DOWNLOAD
| ART N. | L | H | CARATTERISTICHE | |
|---|---|---|---|---|
| 2023/250 | 6,50 | 11,20 |     T | Disegno Tecnico Lavorazioni sul Profilo |
| 2400/250 | 5,00 | 16,80 | T | |
| 2401/250 | 5,10 | 14,00 | T | |
| 2402/250 | 4,00 | 12,00 | T | |
| 2403/250 | 11,00 | 14,50 | T | |
| 2404/250 | 11,00 | 20,60 | T | |
| 2405/250 | 5,30 | 15,80 | T |
